    制冷红外热像仪与非制冷红外热像仪区别

    红外热像仪从工作方式上分,有”制冷型“与”非制冷型“两种,从结构上讲,制冷型红外热像仪多了制冷模块:用液氮或者斯特林制冷机将热像仪芯片的工作温度降低到-190℃,这样做的目的是尽可能的降低机芯工作时自身产生的热辐射。


    制冷型红外热像仪在以下几个方面有比价大的优势:

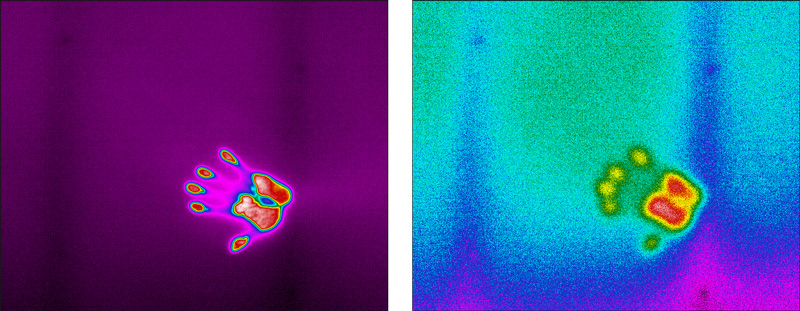

    1.灵敏度
    前文提到,制冷型红外热像仪大幅的降低了机芯工作时产生的热辐射,在外部被测辐射信号强度不变的情况下,提到了系统的信噪比,所以相较于非制冷型热像仪,制冷型红外热像仪有着更高的灵敏度。



    2.采集速度
    由于制冷型红外热像仪大幅降低了本底辐射,在信噪比一定的情况下,其采集外部辐射信号所需时间变短,因此可以做到更快采集速度。如telops公司的FAST M1500x,在320x256的分辨率下帧频可以做到1500fps,即每600us***能采集一次目标的温度场分布(变化),这是非制冷红外热像仪远远达不到的速度。

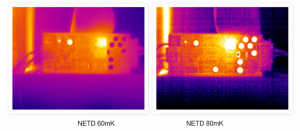

    3.NETD(噪声等效温差)

    制冷型红外热像仪的NETD一般介于10-30mK之间,如TELOPS的FAST M200,NETD为17mK,而非制冷型红外热像仪一般大于30mK。故制冷型红外热像仪分辨微小的温度能力也较非制冷型强。
